太陽能電池片網帶燒結爐用HLGX陶瓷纖維無機板

（一）太陽能電池片網帶燒結爐

　　網帶式快速燒結爐是生產太陽電池片的關鍵設備，它的性能指標直接關系到電池片的轉換率、成品率以及生產效率的高低。太陽電池片一次燒結，形成上下電極的歐姆接觸。銀漿、銀鋁漿、鋁漿印刷過的硅片，經過烘干使有機溶劑完全揮發，膜層收縮成為固狀物緊密粘附在硅片上，這時可視為金屬電極材料層和硅片接觸在一起。

　　典型的太陽電池片的燒結曲線：整個時間約120s，分為烘干、預燒、燒結和降溫四個階段。其中燒結段從500℃迅速升溫至850℃左右，然后急劇降溫到500℃以下，這段時間約10s，而在850℃僅停留2～3s。這種陡升陡降的工藝曲線，要求燒結設備在加熱元件、爐膛結構、氣氛布置、控制原理、傳動系統和冷卻方式等方面必須要有專門的設計。燒結段的溫度峰值在850℃左右，此時燈管的表面溫度將達到1100℃，接近石英管的使用極限，稍微過熱產生氣孔就會(huì )立刻燒毀燈管。

　　1.太陽能電池片網帶式燒結爐爐膛結構的設計

　　太陽電池片的燒結工藝決定了相鄰兩個溫區的溫度會(huì )有300℃以上的落差。雖然輻射加熱具有很好的定向性，但是在燈管和基片之間由于爐膛氣氛的存在，有一部分能量會(huì )因對流和空氣的冷卻作用而損失。同時，高溫區的熱量有向相鄰低溫區擴散的趨勢，這種熱擴散會(huì )抬高相鄰低溫區的實際溫度，阻礙溫度尖峰的形成。因此，如何減少空氣的熱損失和相鄰溫區的熱擴散是爐膛結構設計的重點。

　　2.太陽能電池片網帶式燒結爐耐火材料的選擇

　　對于輻射加熱，爐膛耐火材料的選擇不僅需考慮耐溫隔熱性能，更要考慮其輻射能力。陶瓷纖維具有極低的熱導率和比熱容以及高于一般耐火材料的黑度，在以輻射為主的加熱方式中，太陽電池片燒結爐采用陶瓷纖維砌筑爐膛提高了輻射加熱的效果，又節約能源?；谝陨戏治?，在今后的爐膛設計中，隔熱和輻射能力更好的硅酸鈣材料和納米絕熱材料也值得考慮。

　　烘干段：烘干漿料中的有機溶劑和水分，為有效地將廢氣排出，需依靠合理的氣氛流向。

　　預熱段：提升溫度；在爐膛內通入一定量的熱空氣，巧妙利用對流攪拌作用，使溫度分布更加均勻，消除了基片產生熱應力的隱患。

　　燒結段：利用空氣的冷卻效應，使燈管保持在安全的使用溫度以?xún)取?/span>

　　降溫段：阻隔燒結段的熱量擴散。

（二)太陽能電池片網帶燒結爐用HLGX陶瓷纖維無機板簡介

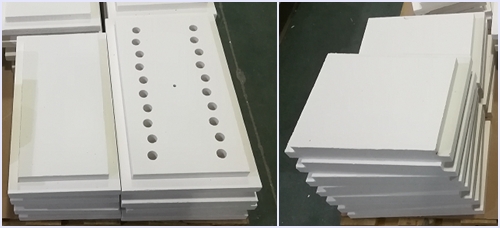

　　太陽能電池片燒結爐用HLGX陶瓷纖維無機板是由火龍陶瓷纖維板根據太陽能電池片爐膛圖紙經過車銑加工后在600～900℃高溫下燒結處理掉有機物后的無機纖維爐膛。太陽能電池片燒結爐陶瓷纖維爐膛具有隔熱效果好，質輕，蓄熱低，耐急冷急熱沖擊性好等優點，是太陽能硅電池片燒結的福音。

　　此外，HLGX陶瓷纖維無機板具有表面平整、尺寸精確等特點。

　　HLGX耐火纖維無機板耐溫度高達1400℃，即使緊貼加熱棒也不會(huì )出現超溫、應力破裂等問題。

（三）HLGX陶瓷纖維無機板在太陽能電池片網帶燒結爐的使用效果

　　火龍節能HLGX陶瓷纖維無機板用于太陽能電池片網帶燒結爐保溫材料，抗熱震性能好，不開裂，使用壽命長?；瘕執沾衫w維無機板用作網帶爐爐襯可以降低電能消耗，提高產品質量，和生產效率，延長爐襯及加熱元件壽命、改善工作環境等，為企業帶來多重經濟效益。

太陽能電池片網帶燒結爐用HLGX陶瓷纖維無機板咨詢熱線：400-0531-696
